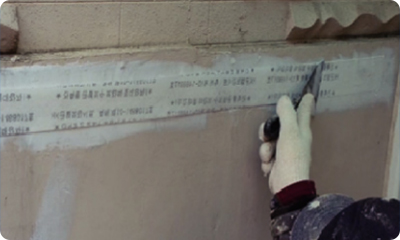

HK공법
HK Construction

균열 보수 공법(HK보강시트 공법) + 중성화 방지 페인트(HK케어텍스)  균열 보수에 특화된 HK보강시트 공법에서 미세 균열 대응, 콘크리트 중성화 방지 기능 및 발수 기능을  추가한 기능성 페인트를 콘크리트 구조물에 적용한 공법

HK보강시트 공법
(공법특허 제 10-1468017호,  제 10-2066006호)삼화 또는 노루 페인트 사에서 HK보강시트 전용으로 개발 생산한 고탄성 퍼티와 HK보강시트를 복합적으로 시공, 균열 보수 효율을 높임

Ⅰ. 공법 개발 배경

콘크리트 균열의 원인

콘트리트 구조물은 여름철과 겨울철 온도차로 인해 수축, 팽창하며  누수 및 기타 진동 등으로 구조물 여러곳에서 균열이 발생할 수 밖에  없는 환경 속에서 미세균열, 일반균열, 관통균열, 누수 대균열 등  다양한 균열들이 구조물에서 계속 이동하며 발생합니다.

고층화되고 있는 콘크리트 구조물의 균열 대응

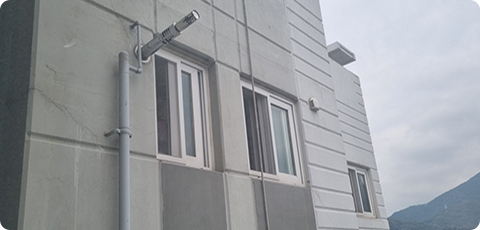

고층화되고 있는 콘크리트 구조물의 균열 대응 이미지

육안으로 보이는 고층아파트 외벽 균열 한 가지 자재로 모든 균열 대응할 수 없음

Ⅱ. HK보강시트 콘크리트 외벽 균열 보수 공정

일반 균열은 고탄성 퍼티 시공, 1mm 이상 균열 또는 누수 균열에는 고탄성 퍼티 + HK보강시트 복합 시공

삼화페인트 로고

HK수성탄성씰

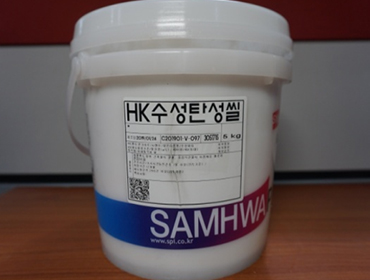

Hk수성탄성씰 이미지

용도소규모 단면 복구 및 균열 보수

특징 HK수성탄성씰이란 HK보강시트 공법에서 사용되는 탄성 퍼티의 명칭입니다.  탄성 퍼티의 성능은 아파트 균열 보수 시 기본이 되는 중요한 요소로, 삼화페인트에서는 HK보강시트 공법을 위한  고기능성 탄성 퍼티를 별도로 개발 및 생산하여 최적의 성능과 품질을 제공하고 있습니다.

HK수성탄성씰 특장점

  • 우수한 부착력

    HK수성탄성씰은  접착력이 좋아  별도의 하도가  필요없음

  • 인장강도와 신장률 성능을 모두를 높임

    인장 강도와 신장률은 반비례  관계이나, 연장 강도와 신장율  두 성능을 모두 높여  기존 문제를 보완

  • 건조 불량 낮춤

    1회 시공 시 두께를 주어도  건조 불량 발생이 적으며,  소규모 몰탈 보수  대처 가능

  • 친환경 소재

    공동 주택에  실내에도 적용 가능한  친환경 소재

HK수성탄성씰 성능 및 재료 구성

LH 품질기준 비교

LH 품질기준 비교(구분, 비휘발분(%), 건조시간(얇게), 건조시간(두껍게), 부착강도(N/㎠), 인장강도(N/㎠), 신장율(%)로 구성)
구분 비휘발분(%) 건조시간(얇게) 건조시간(두껍게) 부착강도(N/㎠) 인장강도(N/㎠) 신장율(%)
LH품질기준 60 5시간 이내 24시간 이내 49 49 100
HK수성탄성씰 78 1 6 158 180 400

재료 구성

재료 구성(화학물질명, 함유량(%), 기준 함유량(%), 관용명, 비고로 구성)
화학물질명 함유량(%) 기준 함유량(%) 관용명 비고
Limestone 40.54 31 이상 ~ 40% 미만 탄산칼슘 - 뼈대 형성
Water 27.01 21 이상 ~ 30% 미만 물 - 자재의 혼합
Styrene, n-butyl acrylate 2-ethylhexyl acrylate, 2-hydroxyethyl methacrylate, acrylic acid copolymer 13.76 11 이상 ~ 20% 미만 아크릴 에멀젼 내후성에 특화된 아크릴 에멀젼 혼합물 외부 환경 영향에 대한 대응(방수 기능)
2-Propenoic acid polymer with butyl 2-propenoate, ethenylbenzene and 2-propenamide, Kmu-45840 12.59 11 이상 ~ 20% 미만 수용성 아크릴 탄성력에 특화된 수용성 아크릴 우레탄 혼합물 신장률 및 인장강도 대응
Titanium dioxide 2.37 1 이상 ~ 10% 미만 유색안료 은폐율을 높이기 위한 유색안료 첨가 자재의 색상 결정
Propylene glycol 1.00 1 이상 ~ 10% 미만 냉동안정제 영하의 환경에서 물성을 유지하기 위한 안정제 영하의 저온에서 물성 유지

TEST 영상

HK수성탄성씰 상온 TEST

HK수성탄성씰 냉동 TEST

고탄성 퍼티의 한계

고탄성 퍼티를 아무리 좋게 만들어도, 2회 시공으로 약 1mm 두께로 시공되는 고탄성 퍼티, 계속 움직이는 수천톤의  콘크리트 구조물의 균열을 대응한다는 것은 현실적으로 불가능 ※ 탄성 퍼티 등 1액형 자재는 공기를 만나야 경화가 됨, 1회 시공 시 1mm 이상 두께를 주면 건조 불량으로 하자 발생,  그래서 2회 시공으로 1mm 이상 두께를 주는 것이 기본 시방이 됨.

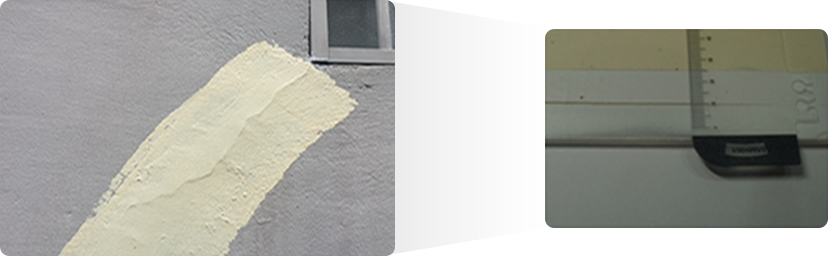

1mm 이상 돌출된 균열 사진

1mm 이상 돌출된 균열 부분

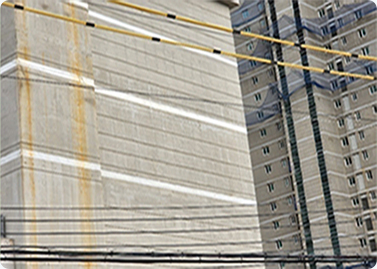

신축 당시 층간 조인트 균열 보수 사진

신축 당시 층간 조인트 균열 보수

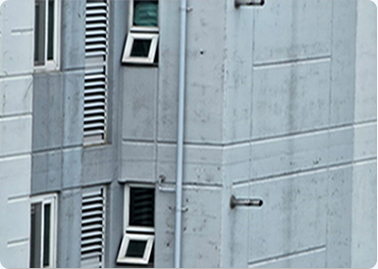

시간이 지남에 따라 다시 균열이 발생한 사진

시간이 지남에 따라 다시 균열 발생

고탄성 퍼티의 성능을 아무리 높여도 수천톤의 무게로 계속 움직이는 균열을 모두 보수 할 수 있다는 것은 불가능.

Ⅲ. HK보강시트 공법

일반적인 균열은 고탄성 퍼티로 보수 하고, 1mm 이상 대균열 또는 누수 균열에는 HK보강시트공법 적용

균열 보수재 두께 약 1mm 전후로 너무 두꺼우면 시각적으로 불편함을 느낌- 그래서 균열 보수재 시공 두께는 약 1mm 전후가 좋음

약 1mm 두께로 시공되어야 되는 보수 환경- 여러 기능을 가지 자재를 복합적으로 시공함으로 보수 효율을 높힘.

HK수성탄성씰

  • 인장 강도와 신장율이 균형적으로 높음
  • 접착력을 강화한 인자를 넣어 접착 강도도 높음
  • 내후성 외부 환경에 대응성 높임

HK보강시트

  • PET 섬유로 다른 섬유보다 자외선에 강함
  • 2겹 구조로 중간에 절연층으로 운동성 분산
  • 사이사이에 타공 접착력도 향상
공법
  • HK수성탄성씰의 성능을 HK보강시트의 섬유층과 중간에 절연층을 통해 - HK보강시트 너비만큼 균열 운동성 대응
  • HK수성탄성씰과 HK보강시트의 인장강도를 비슷하게 만듦. - 각 자재 서로가 물리적으로 이기지 못하게 하여 보완적인 관계로 유지 되게 만듦.
  • 다른 시트 공법과 다르게 HK보강시트는 현장에서 쉽게 시공 - 경제적인 시공을 통하여 보다 완벽한 균열 대응성.
  • 고탄성 퍼티를 이용한 균열 보수 마감으로 다음 도장시에도 별도의 처리없이 시공 가능 - 유분이 빠지거나 자외선에 변질되지 않아 다음 도장 시 제거해야 할 필요가 없음.

HK보강시트 시공 순서

균열 보수가 꼭 필요한 곳은 4회 공정으로 보수

  • 탄성퍼티로 접착하는 사진

    탄성 퍼티로 접착

  • HK보강시트 사진

    HK보강시트

  • 탄성퍼티로 보강시트 은폐하는 사진

    탄성퍼티로 보강시트 은폐(1차 균열 보수 완료)

  • 탄성퍼티로 접착하는 사진

    2차 균열 보수 시 추가 탄성 퍼티 1회

HK보강시트 공법과 다른 공법의 차이

  • 1mm 이상 대균열 또는 누수 균열에 중점적으로 균열 보수 시공
  • 중점적으로 보수해야 하는 균열은 탄성 퍼티 두께가 3회 그리고 HK보강시트 까지 4회 시공
  • 추후 시공 완료 후 새로 발생한 균열에 대하여 HK보강시트 공법적용, 유지 관리적인 부분에 신경

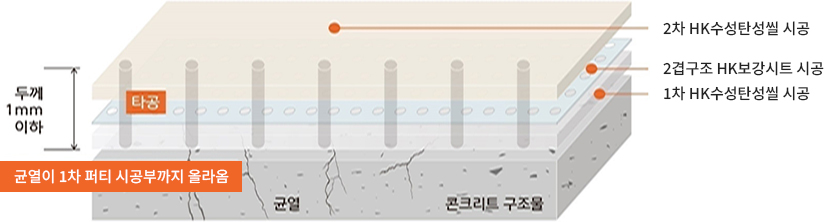

HK보강시트 단면도

  • 황토
    탄성퍼티

  • 볏짚
    HK보강시트

  • 황토집
    완벽한 균열보수

황토집 건축 시 볏짚의 섬유질을 이용하여 흙이 마르면서 갈라지는 것을 방지하는 것과 같은 원리

균열 사진 1 균열 사진 2 균열 사진 3

Ⅳ. HK보강시트 옥상 방수 균열 보수 공정

옥상 방수 시 신축 줄눈 및 수직면 관통 균열은 HK보강시트 공법 적용

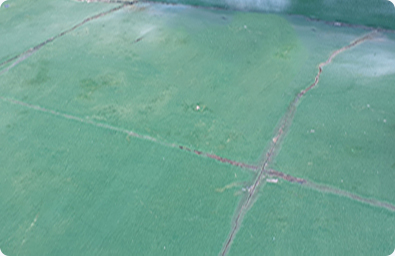

옥상 방수 시 움직이는 균열 사진

옥상 방수 시 움직이는 균열에 대한 처리가 필요

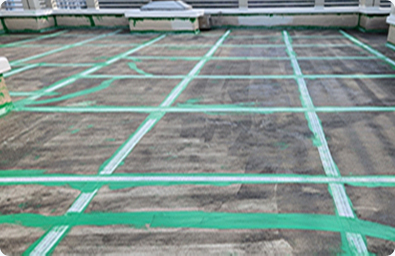

HK보강시트를 이용한 균열 대응 사진

HK보강시트를 이용한 균열 대응

보강시트를 이용한 균열 보수 및 재도장 공법 (공법특허 제10-2462211호)

Ⅰ. 보강시트를 이용한 균열 보수 및 재도장 공법

HK보강시트 공법은 삼화, 노루 페인트사와 공동으로 페인트 수명 연장 및 미세 균열 대응 그리고 보다 고급스러운 질감의 페인트를 현장에 적용시키기 위하여 연구,  중성화 방지 페인트를 개발 HK보강시트 공법에 적용하여 균열 보수 및 재도장까지 토탈적으로 적용할 수 있는 콘크리트 구조물 도장 공법을 출시

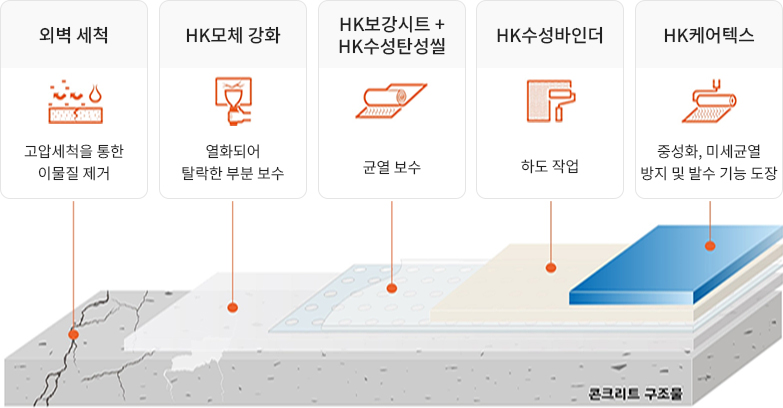

보강시트를 이용한 균열 보수 및 재도장 공법 작업 과정 사진

Ⅱ. HK케어텍스(중성화 방지 페인트)

용도외벽 중성화 방지 도장 자재

특징콘크리트 외벽 미세크랙&중성화 방지부터 발수 기능까지, 복합기능성 스마트 페인트

삼화페인트 로고
일반 수성페인트와 HK케어텍스 비교 사진

일반 수성페인트와 HK케어텍스 비교시험

  • 외부 1급

    KS M 6010 1종 1급 공인 성적서 보유

  • 콘크리트 보호

    KS F 4936 콘크리트 보호용 도막재 시험 규격 만족

    시험 항목: 투습도, 염화물 이온침투 저항성, 중성화 깊이 등

  • 외벽 균열 보수

    고탄성 퍼티와 동등한 외벽 균열보수 성능

    미세균열 대응성 높임

  • 발수

    R9 이상의 발수 성능

    발수 페인트보다 확산 반사율이 낮음

  • 기타

    불연 재료 시험 합격

    친환경 인증

  • 외부 수성 2급
  • 외부 수성 1급
  • 발수 페인트
  • 실리콘 페인트
  • 중성화 방지 페인트

찐한 색상을 선정하는 현재 추세 사용되는 페인트 종류도 이제는 변화하여야 함

TEST 영상

HK케어텍스 실장율 TEST

HK케어텍스 발수 TEST

Ⅲ. 몰탈 보수 공정에서 강화

몰탈 보수 공정에서 강화(KSM6030, 수지몰탈+몰탈강화재, HK수성탄성씰(고기능성 탄성 퍼티), HK케어텍스(기능성 페인트)로 구성
  KSM6030 수지몰탈+
몰탈강화재		 HK수성탄성씰
(고기능성 탄성 퍼티)		 HK케어텍스
(기능성 페인트)
노출 철근 및 몰탈 탈락 시공 시공 시공 시공
자재 설명 방청제 콘크리트 단면 복구재 고기능성 탄성 퍼티 중성화 방지 기능성 페인트
제조사 삼화페인트   삼화페인트 삼화페인트

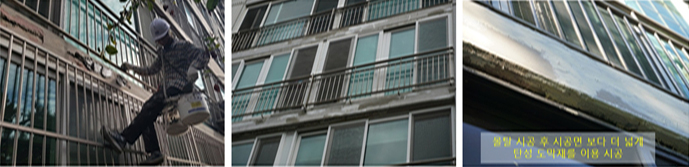

기존 몰탈 보수 공정 사진

기존 몰탈 보수 공정

추가된 중성화 방지 처리 공정

HK케어텍스를 통하여 콘크리트 보호 기능을 추가

Ⅳ. 균열 보수 공정에서 강화

외벽 균열 보수 공정에서 다루지 못한 미세 균열에 대하여 기능성 페인트를 통하여 창틀 하부 상부층 망사 균열에 대해 HK케어텍스를 통하여 대응성을 높임

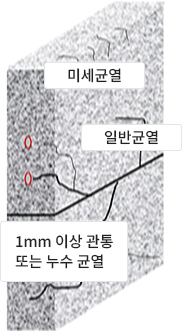

외벽 균열 사진
균열 보수 공정에서 강화(HK보강시트, HK수성탄성씰(고기능성탄성 퍼티),HK케어텍스(기능성 페인트)로 구성
  HK보강시트 HK수성탄성씰
(고기능성 탄성 퍼티)		 HK케어텍스
(기능성 페인트)
1mm 이상 관통
또는 누수균열		 시공 시공 시공
1mm 이하 일반 균열   시공 시공
미세 균열   - 시공
자재 설명 누수 및 대균열 보수재 PET  섬유 시트로 외벽 균열 보수에  적합하게 만들 균열 보수재 접착 강도, 인장 강도, 신장률의  수치가 골고루 높게 나온 균열 보수재용  고기능성 탄성퍼티 다른 보수재의 마감 자재로 고기능성  탄성 퍼티의 성능도 가지고 있어  균열 보수 효과를 높이고 일반적으로  시공되지 않는 미세균열에 대한  대응성도 높임

Ⅴ. 스마트 기능성 페인트

추가된 기능성은 물론, 일반페인트 보다 고급진 질감을 표현하는 수지를 사용 아파트가 고급스럽게 보임

HK케어텍스 시공 사례

HK공법은 균열 보수부터 기능성 페인트까지 대기업인 삼화, 노루 페인트 사와 협력하여  신뢰 할 수 있는 공법으로 나아가고 있습니다.
